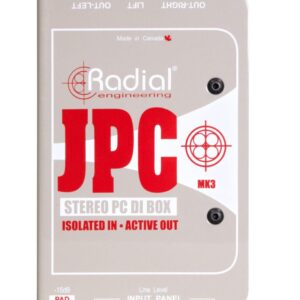

CAJA DIRECTA RADIAL JPC

• Interfaz estéreo fácil de usar para computadoras portátiles
• Ruta de señal activa con aislamiento de transformador
• Elimina el zumbido y el ruido comunes en las PC
• Múltiples tipos de conectores para cualquier fuente de audio

Circuito híbrido para bajo ruido

La JPC es una caja directa estéreo fácil de usar con prácticamente cualquier dispositivo electrónico. Utiliza búferes activos y aislamiento por transformador para crear un circuito híbrido que bloquea los bucles de tierra y reduce el ruido del sistema. Además, incorpora condensadores de bloqueo de CA para evitar que el ruido del sistema de audio se filtre de vuelta al ordenador. La selección de conectores de entrada de ¼», RCA y 3,5 mm facilita la conexión con todo tipo de fuentes de audio no balanceadas, como ordenadores, smartphones y tablets. Las salidas son XLR balanceadas de nivel de micrófono para alimentar sistemas de sonido en cascada y PA. La JPC se alimenta mediante alimentación fantasma de 48 V desde una mesa de mezclas, lo que permite su uso en conciertos sin necesidad de una fuente de alimentación externa.

Usando el JPC con una computadora

Las computadoras suelen ser la causa del ruido en el sistema de megafonía. La combinación del aislamiento del transformador con un circuito de control activo del JPC ayuda a reducir el ruido al eliminar las corrientes parásitas.

Uso del JPC con una configuración de DJ

El JPC es ideal para manejar el tipo de audio generado por CD y archivos de audio digitales. Al aislar la fuente con el sistema de PA, también se eliminan los bucles de tierra ruidosos.

Usando el JPC con un teléfono

El conector TRS de 3,5 mm (1/8″) del JPC facilita la conexión con dispositivos de reproducción portátiles. Esto facilita la incorporación de pistas de audio no balanceadas al sistema de PA a través de la entrada de micrófono balanceada de una consola.

Tipo de circuito de audio:	Buffers e inversores de ganancia unitaria que utilizan amplificadores operacionales de audio de alta gama y bajo ruido
Número de canales:	2
Respuesta de frecuencia:	20 Hz ~ 20 kHz +/- 2 dB
Rango dinámico:	111 dB
Distorsión armónica total:	0,01 % a -15 dBu de salida
Distorsión de intermodulación:	Menos del 0,15 % en cualquier nivel por debajo del límite de recorte
Desviación de fase:	+29º a 20 Hz | -5º a 1 kHz | -80º a 20 kHz
Impedancia de entrada:	10 kΩ
Impedancia de salida:	600 Ω
Ruido de entrada equivalente:	-94dBu
Nivel de ruido:	-97dB por debajo de 0dB de salida
Entrada máxima:	+17dBu
Características
Pad de entrada, toma de tierra, alimentación fantasma

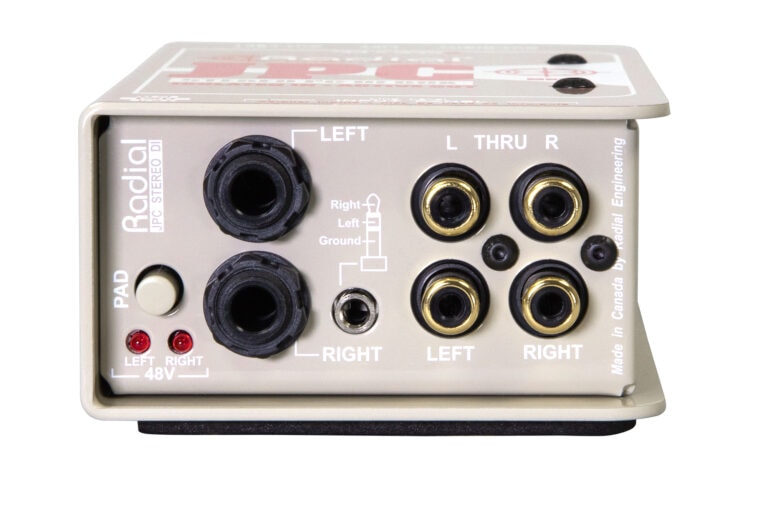

Conectores de entrada:	1/4″, RCA, TRS de 3,5 mm
Conectores de salida:	XLR
General
Construcción:	Chasis y carcasa exterior de acero de calibre 14
Tamaño (largo x ancho x profundidad):	84 x 127 x 48 mm (3,3 x 5,0 x 2 pulgadas)
Peso:	1,55 libras (720 g)
Fuerza:	Alimentación fantasma de 48 V (cada canal requiere alimentación fantasma de 48 V)
Condiciones:	Para uso en lugares secos únicamente entre 5 °C y 40 °C.
